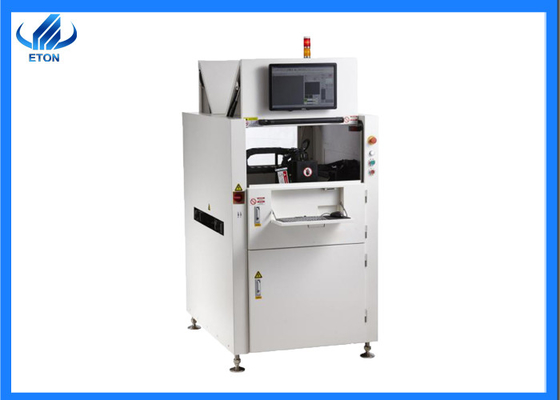

A inspecção da pasta de solda ocorre durante a produção de componentes eletrónicos, garantindo que a pasta foi aplicada corretamente.A imagem 3D é usada para medir o alinhamento e o volume da pasta de solda, permitindo a detecção precoce de eventuais defeitos, o que permite uma acção correctiva imediata antes da ligação permanente dos componentes.
● Tecnologia de medição do perfil de modulação de fase programável (PSLM PMP): invenção patenteada, a grade de estrutura programável original pode definir o período de grade usando software;As partes mecânicas de tração e transmissão são eliminadas, o que melhora consideravelmente a precisão e a gama de aplicações do equipamento, evita o desgaste mecânico e os custos de manutenção,e alcança uma medição tridimensional de alta precisão de 100% da pasta de solda impressa de precisão nas linhas de produção SMT.
● A tecnologia de luz estruturada síncrona patenteada e desenvolvida de forma independente resolve a interferência do efeito sombra na detecção tridimensional da pasta de solda.Combinado com a fonte luminosa bidimensional RG, lida perfeitamente com substratos de alto contraste, como substratos pretos, substratos cerâmicos, etc. Usando luz vermelha, azul e verde, pode fornecer imagens 2D a cores;
● Sistema de processamento de imagem de alta resolução: A câmera CCD industrial de 5 megapixels com taxa de quadros ultra-alta, combinada com lentes de ponta, suporta a detecção rápida e estável da pasta de solda 0201.Também fornece uma variedade de diferentes resoluções, tais como 13um, 16um e 20um para satisfazer os requisitos de diversidade de produtos e velocidade de detecção dos clientes;
● Importação e programação de software Fast Gerber, que pode alcançar a programação de 5 minutos mais rápida do setor;A função de ensino manual facilita os usuários a programar e testar quando não há dados Gerber;
● Perfil dinâmico em tempo real do eixo Z: O recurso PSLM fornece rastreamento dinâmico em tempo real das alterações de deformação do PCB, resolvendo perfeitamente o problema de deformação de placas de circuito flexíveis e PCBs.
● Função de análise estatística de processos (SPC):A exibição em tempo real das informações SPC e as ferramentas SPC completas e diversificadas permitem aos utilizadores monitorizar os problemas de produção em tempo real e reduzir os defeitos causados por uma impressão de pasta de solda deficiente. Fornecer aos operadores um forte apoio ao controlo de qualidade, permitindo aos utilizadores ver de uma só vez;
● A repetibilidade do equipamento é de < 10% (6 Sigma).
Aplicação
Áreas de aplicação
Área de aparelhos domésticos
Produto eletrónico
Eletrónica automóvel
Indústria aeroespacial
Indústria de iluminação
