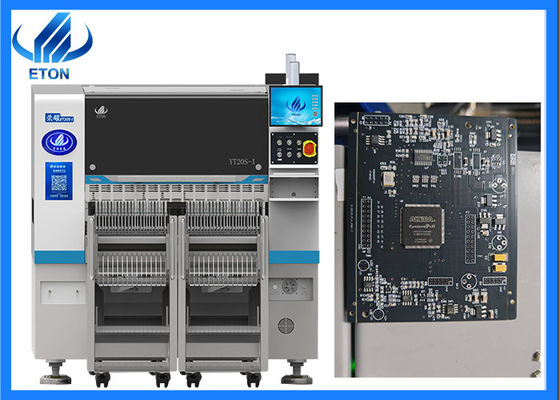

Máquina SMT de 500×300mm de PCB. 20 cabeças, fiação flexível e modos avançados de colocação.

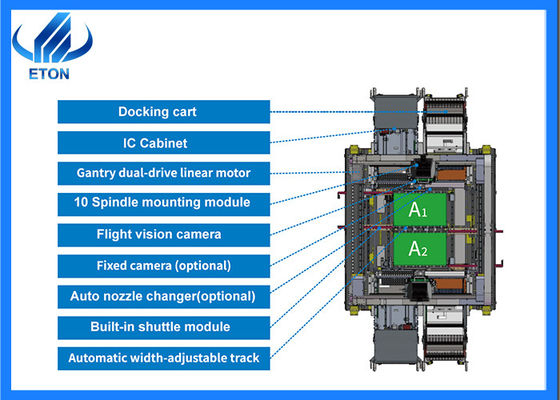

Características principais da máquina
1Os eixos X, Y e Z adotam todos um motor linear magnético de ponta, desenvolvido por nós mesmos;
2Capacidades flexíveis de manuseio de PCB;
3.O eixo Y adota uma estrutura de pórtico de dupla tração;
4Suporte à função de bico de substituição automática (opcional);
5. Aplicar no pacote de bobina de fita 0201~40*40mm e no alimentador de bandeja IC.
Parâmetro principal da máquina
|
Modelo
|
YT20S-I
|
|
Dimensão
|
1590mm*2680mm*1650mm
|
|
Peso total
|
2200Quilos
|
|
Comprimento do PCB Largura
|
Max:500*300mm Min:50*50 mm
|
|
Espessura do PCB
|
0.5-5mm
|
|
Aplicação de pinças de PCB
|
Prensagem do cilindro, largura de trilho ajustável
|
|
Modo de montagem
|
Selecção em grupo e colocação separada
|
|
Sistema
|
Janela10
|
|
Software
|
Investigação e desenvolvimento independentemente
|
|
Exibição
|
LEDmonitor
|
|
Dispositivo de entrada
|
Teclado, Ratos
|
|
Número da câmara
|
1PCS(Câmara de visão de voo da cabeça)
|
|
2 câmaras de marcação PCS
|
|
Repito. Precisão
|
CHIP ± 0,03 mmIC/BGA±0.025mm Cpk- Não.1.33 (3o)
|
|
Altura de montagem
|
¢16mm(Outra altura pode ser personalizada)
|
|
Velocidade de montagem
|
98000 CPH(Em melhores condições)
|
|
Componentes
|
0201~15*15MM material de embalagem e material IC ((Camera fixa opcional para 0201~40*40MM),Outro tamanho do componente pode ser personalizado
|
|
Potência
|
220AC 50HZ
|
Pacotes
Embalagem em embalagem de filme e algodão de espuma, e coberta de saco de vácuo dentro de caixas de madeira resistentes.
Mercado
Os nossos produtos foram exportados para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil etc. E aqui estão alguns dos nossos grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e assim por diante.

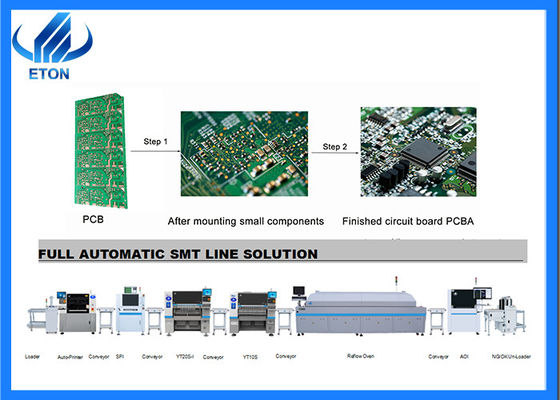

Solução de linha SMT
Serviço
1.Fornecemos soluções de linha completa para as necessidades dos nossos clientes.
2.Temos alguns locais oficiais na Índia como Mumbai, Dammam e Nova Deli, também temos locais no Egito, Turquia que podem fornecer serviços oportunos com nossos engenheiros.
3.Desde que você compre a nossa máquina nós vamos organizar nossos engenheiros para instalar depuração e treinamento para você de graça, até que você aprenda a operar a máquina.
4.O engenheiro chinês pode fornecer serviços on-line especialmente no período da epidemia COVID-19.
5.Se necessário, os engenheiros chineses virão à sua fábrica para a instalação gratuita e treiná-lo como operar a máquina.
6.Atualização gratuita do software da máquina.
7.Vamos organizar nossos engenheiros para visitar sua fábrica para verificar ou testar o estado da máquina.
A nossa vantagem.
Nós...pode fornecer solução de linha SMT para você!
Máquina de recolha e colocação/forno de refluxo/impressora de estêncil/transportador de PCB/SPI/AOI.etc.
1.Fábrica de luzes para: lâmpadas LED, DOB, lente, luz de painel, luz de chão, luz de rua, tubo,0.5m, 1m luz de tira, etc.
2- Fornecer engenheiros estrangeiros para instalação e formação gratuitas.
3.TOP marca da China fabricante de máquinas SMT,500 empregados para ETON
