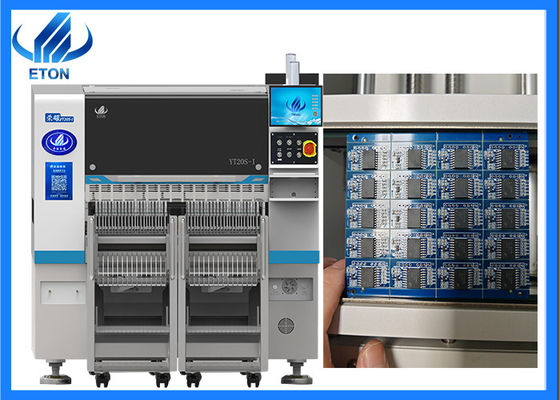

Máquina de Seleção e Colocação SMT. Dual gantry, 20 fendões, suporte ANC e opção de bandeja IC
Características principais da máquina
● Cabeça de colocação de alta precisão totalmente nova, desenvolvida por si.
● Combinação de uma câmara de reconhecimento de marca de alta precisão com uma câmara de visão de voo fixo para garantir a precisão do posicionamento.
● A cabeça de colocação adota detecção de vácuo independente, melhorando o desempenho de colocação.
● Programação off-line, poupa tempo durante os ciclos de transição.
● O software inclui funções de Al Deep Learning e de Optimização Automática.
● Suporta o fornecimento de uma interface do sistema MES.
● Equipado com função de importação de coordenadas.
Parâmetro principal da máquina
|
Modelo
|
YT20S-I
|
|
Dimensão
|
1590mm*2680mm*1650mm
|
|
Peso total
|
2200Quilos
|
|
Comprimento do PCB Largura
|
Max:500*300mm Min:50*50 mm
|
|
Espessura do PCB
|
0.5-5mm
|
|
Aplicação de pinças de PCB
|
Prensagem do cilindro, largura de trilho ajustável
|
|
Modo de montagem
|
Selecção em grupo e colocação separada
|
|
Sistema
|
Janela10
|
|
Software
|
Investigação e desenvolvimento independentemente
|
|
Exibição
|
LEDmonitor
|
|
Dispositivo de entrada
|
Teclado, Ratos
|
|
Número da câmara
|
1PCS(Câmara de visão de voo da cabeça)
|
|
2 câmaras de marcação PCS
|
|
Repito. Precisão
|
CHIP ± 0,03 mmIC/BGA±0.025mm Cpk- Não.1.33 (3o)
|
|
Altura de montagem
|
¢16mm(Outra altura pode ser personalizada)
|
|
Velocidade de montagem
|
98000 CPH(Em melhores condições)
|
|
Componentes
|
0201~15*15MM material de embalagem e material IC ((Camera fixa opcional para 0201~40*40MM),Outro tamanho do componente pode ser personalizado
|
|
Potência
|
220AC 50HZ
|
Nossas exposições
Nossa empresa participou de várias exposições em países estrangeiros, incluindo a Exposição da Índia Mumbai, a Exposição da Índia Delhi, a Exposição do Egito, a Exposição da Turquia, a Exposição do Paquistão, etc.
A nossa vantagem.
Eu...Concentrar-se na SMTalta velocidadeMáquina de recolha e colocação superior a20 anos
Eu...Os produtos exportados para40 países e regiões, incluindo a Coreia do Sul, a Índia, o Vietname, a Tunísia, o Egito, a Turquia, a Rússia, o Brasil, etc..
Eu...A ETON obteve 14 patentes de invenção, 135 patentes práticas, 49 direitos de autor de software de tecnologias de propriedade intelectual, para ser um dos principais fabricantes de comércio SMT.

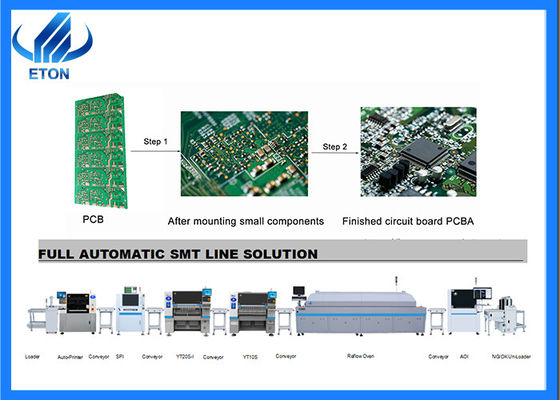

Solução de linha SMT
Envio e entrega
Rota de envio:
※ Por via aérea, para amostras e pequenos pacotes
※ Por via marítima, para grandes embalagens e quantidades;
※ Outras formas como solicitado pelo cliente.
Prazo de entrega:
※ Dentro de 30 dias.
Perguntas frequentes
1.Que tamanhos de PCB esta máquina suporta?
ApoiaPCB de 50 × 50 mm a 500 × 300 mm, que atende a diversas necessidades de produção.
2.Quais são as suas principais características?

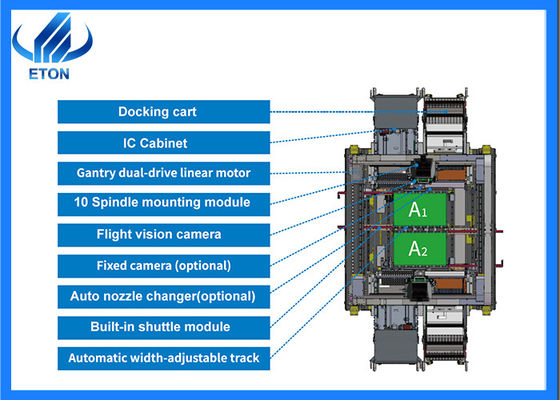

Portão duplo, 20 fendões, cabeças de colocação modulares, esistema opcional de bandeja IC e ANCpara uma produção flexível e de alta velocidade.
3.A atualização de software é gratuita?
Sim, a máquina suportaAtualizações de software livrepara assegurar um desempenho óptimo e novas funcionalidades.
4.Que componentes pode colocar?
Ele lida0201, IC, BGA, QFP, e mais, comSuporte de bandejas IC para componentes complexos.
