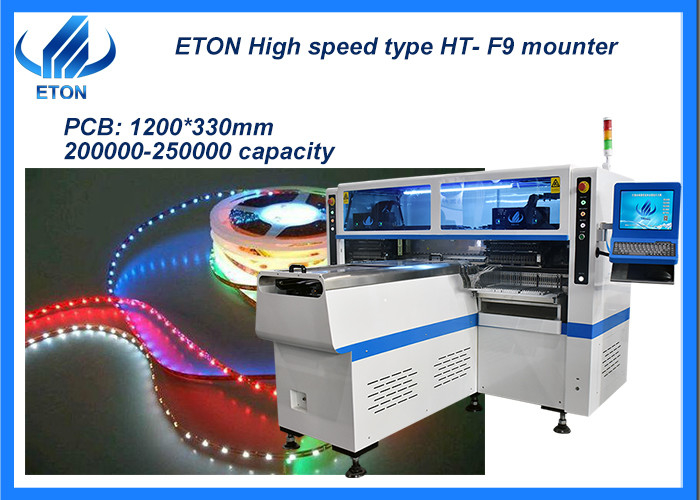

Máquina de montagem de alta velocidade com braço duplo 200000 CPH SMT 5pcs câmera
Braço duplo250000CPH5Máquina de recolha e colocação de câmaras de alta velocidade
De acordo com a velocidade de colocação da máquina de recolha e colocação, a velocidade de colocação teórica dode velocidade médiapick and place machine é geralmente sobre20000a máquina de arranque e colocação de alta velocidade é geralmente30,000para80,000peças/h (refere-se principalmente à colocação de componentes de chips abaixo de 0201 01005 como padrão).
Características
-
Produzindo com 4 tipos de materiais com alta capacidade. disponível para placa com qualquer proporção de chip e resistor LED.
-
Módulo de quatro braços duplos, 17 bicos para cada parte de montagem, parte a/b/c/d pode ser montada separadamente e sincronicamente.
-
Calibração automática, alta precisão, disponível para RGB.
-
Tecnologia exclusiva patenteada: grupo para levar e grupo para montar.
-
XYZ modo de condução Alto motor magnético linear + servomotor.
-
Alimentação elétrica com motor de alimentação duplo.
Parâmetro
| Modelo |
HT-F9 |
| Dimensão |
2700*2300*1550 |
| Peso total |
1700 kg |
| PCB length width |
Max:1200*330 mm
MIN:100*100 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Pneumático regulado a pressão |
| Modo de montagem |
Grupo para tomar e grupo para montar |
| Sistema |
windows 7 |
| Software |
P&D independentemente |
| Número da câmara |
5PCS (câmara digital) |
| As Características da Câmera |
Alinhamento da visão, correção da marcação |
| Precisão de montagem/repetição da montagem |
±0,02 mm (repetir a precisão) |
| Altura de montagem |
≤ 5 mm |
| Velocidade de montagem |
200000-250000CPH |
| Componentes |
LED 3014/3020/3528/5050 e resistores, condensadores, retificadores de pontes, etc. |
| Espaço de componentes |
0.5 mm |
Aplicações
Máquina de recolha e colocação de alta velocidade00,6 m,00,9 m,1.2m PCB rígidoe0.5m,1m de fita flexível de LED. como a tira LED, tubo LED. pode usar iluminação urbana, iluminação de paisagem, iluminação comercial e alguma iluminação especial.
Cliente de honra.
Muitos clientes domésticos e estrangeiros para alcançar uma cooperação de longo prazo com ETON. ETON é Top marca de máquina SMT na China, ganhou grande mais de 80% grande mercado da indústria de iluminação led;
Os nossos produtos são exportados para mais de 20 países e regiões, tais como Coreia do Sul, Turquia, Egito, Índia, Rússia, América, Brasil, Tunísia, Polónia, Lituânia, África do Sul, Irão, Vietname, Paquistão,Arábia Saudita, Uzbequistão, Nigéria, Alemanha, etc.
Serviço de vendas
-
Podemos fornecerSMTLinha de produção inteirasolução.
-
Engenheiro localÍndia, Egito, TurquiaO que pode proporcionar-lhe a maior conveniência.livreinstalação e formação.
-
Um ano paraGarantia.
-
Dois regulares.visitasclienteUmano.
GrátisAtualização de software: Ofereça atualização de software gratuita durante toda a vida.Q
