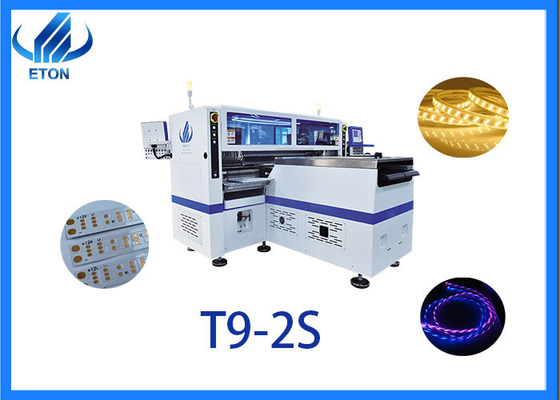

T9-2S Máquina de recolha e colocação de lentes de banda flexível de rolagem a rolagem de alta velocidade
Descrição
As cabeças modulares de alta velocidade T9-2S aplicam-se aos LED 3014/3020/2835/5050 e às resistências, condensadores, retificadores de ponte, etc. Com a detecção de fugas de componentes de design exclusivo e a função de recarga de componentes individuais, ajuste a plataforma de transporte de acordo com várias tiras de rolo para rolo, faixa 250± 10 mm, o intervalo máximo de comprimento é de 1 M por ciclo.
Parâmetro principal da máquina
|
Modelo
|
T9-2S
|
|
Dimensão
|
(L) 3454* (W) 3035* (H) 1777 mm
|
|
Peso total
|
3100 kg
|
|
Tamanho do PCB
|
250 ((±10 mm* Qualquer comprimento
|
|
Espessura do PCB
|
00,1-0,5 mm
|
|
Aplicação de pinças de PCB
|
Adsorção a vácuo, fixação do cilindro, largura de trilho ajustável
|
|
Modo de montagem
|
Selecção e colocação em grupo
|
|
Modo de montagem
|
Duplo carril + Quatro grupos de cabeças de colocação
|
|
Número da câmara
|
10 conjuntos (câmara digital)
|
|
Software
|
Investigação e desenvolvimento independentemente
|
|
Repetir precisão
|
± 0,05 mm
|
|
Altura de montagem
|
¥5 mm
|
|
Velocidade de montagem
|
Do lado duplo: 500.000 CPH
Para os veículos de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros
|
|
Capacidade de produção
|
LED 3014/3020/2835/5050 e resistores, condensadores, retificadores de pontes, etc.
|
|
Consumo de energia
|
9.6 KW
|
|
Número da estação de alimentação
|
Parede dupla: 136 PCS (parede única: 68 PCS)
|
|
Número de bocas
|
Parede dupla: 136 PCS (parede única: 68 PCS)
|
|
Passo 1
|
Máquina de carregamento
|
Envio do rolo FPCB para a impressora
|
|
Passo 2
|
Impressora de estêncil semiautomática
|
Impressão da pasta de solda no PCB flexível
|
|
Passo 3
|
Fase de amortecimento
|
tampão e transporte do PCB flexível para a máquina pick and place
|
|
Passo 4
|
Máquina de recolha e colocação
|
Instalação de chips e componentes LED em PCB flexíveis
|
|
Passo 5
|
Linha do Cinturão de Transportes
|
Transportar o PCB flexível para o forno de refluxo
|
|
Passo 6
|
Forno de refluxo
|
Aquecer a pasta de solda com FPCB para soldar os componentes em FPCB
|
|
Passo 7
|
Máquina de descarregamento
|
Reenrolar a fita finalizada
|
Mercado
Os nossos produtos foram exportados para mais de 20 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil etc. E aqui estão alguns dos nossos grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e assim por diante.
Certificações
Desde a sua criação, a ETON concentrou-se no alcance e desenvolvimento tecnológico, obtendo uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas,12 direitos de autor de software.
ETON is rated as “Shenzhen High-tech enterprise” ”Guangdong high-tech enterprise” “China high-tech enterprise” “2015 LEDTechnology Innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” etc.
Empresa ETON
Com 18 anos de experiência na indústria, desenvolvemos muitos tipos de máquinas de colocação, como máquinas de alta velocidade e máquinas multifunção.
Podemos escolher diferentes tipos de produtos de acordo com as suas necessidades de produção.
Se você está na indústria SMT, por favor não perca nossa empresa.
