Características principais da máquina

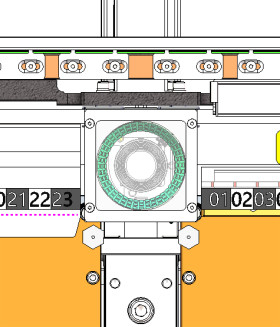

Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla de forma independente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância central de 16 mm.
Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, o que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH
- Não.

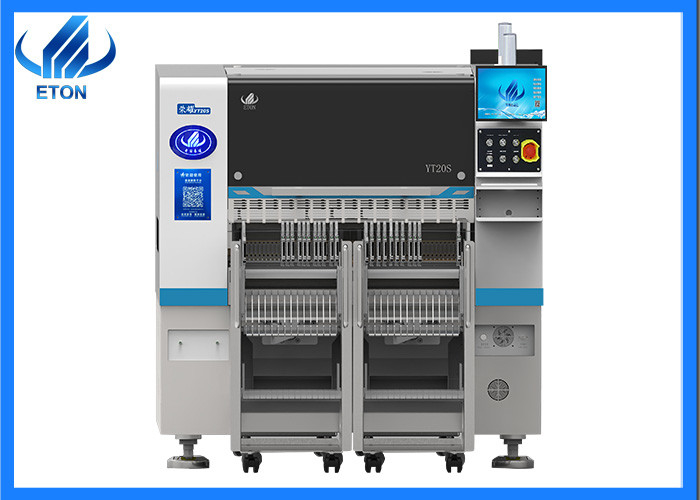

Parâmetro principal da máquina
| Modelo |
YT20S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2680 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outra altura pode ser personalizada) |
| Velocidade de montagem |
98000 CPH ((Em melhor estado) |
| Componentes |
Material de embalagem 0201~12MM e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
104 PCS |
| Número de bocas |
20 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |
Aplicações
- Não.
A nossa vantagem.
A ETON é a pioneira no campo da máquina SMT na China, com mais de 18 anos de experiência e certificados CCC, SIRA, CE, com 9 patentes de invenção, 112 patentes práticas,12 direitos de autor de software de tecnologias de propriedade intelectual.
Mercado ultramarinho:Os produtos exportados para mais de 30 países e regiões, incluindo a Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil, etc.
Envio e entrega
Quanto à parte de envio e entrega, há três maneiras para sua referência, e maneira diferente é para diferentes situações:
Transporte terrestre:adequado para os países do interior e acessível;
Frete aéreo:Para bens urgentes, e é o meio de transporte mais caro;
Transporte marítimo:É adequado para mercadorias pesadas, e a conveniência e menor custo de transporte que é fácil para os clientes aceitar o tempo de chegada das mercadorias.
