Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT

Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT
Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT

Imagem Grande :  Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT

Detalhes do produto:
Lugar de origem: China
Marca: ETON
Certificação: ccc，ce,rise
Número do modelo: YT10S
Documento: Folheto PDF do produto
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: FOB USD 33000~43000/sets
Detalhes da embalagem: Nossa embalagem é feita da caixa de madeira com pacote do vácuo, e nós prometemos entregar os bens d
Tempo de entrega: 30 dias após o depósito
Termos de pagamento: L/C, T/T
Habilidade da fonte: 50 grupos pela boca
Contato
Descrição de produto detalhada
Nome: SMT pick and place machine, SMT chip mounter, SMT nozzle Fornecimento de energia: AC220V 50Hz
Garantia: 1 ano Dimensão: 1490*2190*1650 mm
Velocidade de montagem: 48000CPH Altura de montagem: < 16 mm
Peso total: 1850kg Condição: 100% original, totalmente novo.
Componentes aplicáveis: 0402,0805,0603,1206, CONCESSÃO Aplicação: Linha de produção de SMD, máquina do atirador da montagem de SMT, linha de produção de SMT, para a m
Destacar:

Máquina automática de montagem de chips SMT

,

Máquina de seleção e colocação de linha SMT

,

Máquina SMT automática de alta velocidade

Máquina de produção de SMT de linha de produção PCBA

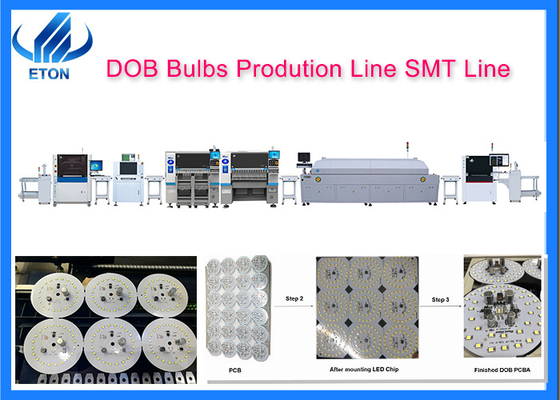

Solução da linha SMT
Ligação SMT totalmente automática dessas máquinas:

Máquina SMT de recolha e colocação, impressora automática/semi-automática de estênceis, forno de refluxo
Máquina de carregamento/descarregamento, transportador SMT, AOI/SPI, transportador transformador, etc.



Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT 0





SMT Detalhes da máquina de linha



Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT 1

Processo SMT LINE:



Carregador de tensão

Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT 2

Modelo ET-46BLD
Dimensão L600*W650*H1200 mm
Tamanho da placa 50*50-530*460 mm
Carregamento a bordo Aproximadamente 10 segundos.
Altura do processo 900 ± 20 mm
Direção do fluxo L→R ou R→L
Espessura do painel Min 0,6 mm
Distância entre passos 20 mm ou personalizado
Capacidade do quadro Personalizado
Peso 400 peças
Requisito de potência 200 kg
Necessidade de ar 0.4-0.6 Mpa; Máximo 30 L/min





Impressora automática de estêncil



Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT 3



Modelo ET-5235

Tamanho do PCB

Max: 520*350 mm MIN: 50*50 mm

Altura superior de transferência de PCB

10 mm

Método de controlo

Controle de PC

Velocidade do espremedor

6-300 mm/s

Potência de entrada

AC:220±10%, 50/60HZ 1Φ 3KW





Transporte



Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT 4



Modelo ET-C600
Estrutura do quadro de aço, comprimento do carril L=600 mm
Faixa de regulação da largura 50 ∼ 350 mm
Tamanho do PCB 500*350 mm
Altura da transmissão 920±20
Transmissão Transportador de correia plana de 5 mm
Velocidade Ajustável de 0,5 a 9 m/min
Motor De potência não superior a 25 W
Controle Painel de controlo industrial
Direcção de transmissão Single (esquerda → direita)
Uma secção de controlo, dois sensores.





Máquina de recolha e colocação



Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT 5



Modelo KT10S
Dimensão
Duração 1490 mm
Largura 2020 mm
Altura 1650 mm
Peso total 2080 kg
PCB
Comprimento do PCB Largura Max: 500*450 mm ((opção 1200*450) Min: 50*50 mm
Espessura do PCB 0.5-5mm
Aplicação de pinças de PCB Prensagem do cilindro, largura de trilho ajustável
Modo de montagem Selecção em grupo e colocação separada
O.S.
Sistema Windows 7
Software Investigação e desenvolvimento independentemente
Exibição Monitor de tela sensível ao toque
Dispositivo de entrada teclado, mouse
Sistema de visão
Número da câmara 1 PCS (câmara de visão de voo da cabeça)
1 PCS Mark câmera
Precisão de montagem CHIP±0,03mm QFP±0,025mm Cpk
Altura de montagem ¢ 16 mm
Velocidade de montagem 48000 CPH ((Em melhor estado)
Componentes LED, condensadores, resistores, componentes em forma, etc.
Velocidade dos componentes 0.2 mm
Número da estação de alimentação 52 PCS (104 PCS personalizáveis, opção de alteração da bandeja/bocal do IC)
Número de bocas 10 PCS
Potência 220AC 50HZ
Consumo de energia 1.5kw
Ambiente de funcionamento 23°C ± 3°C
Velocidade de transmissão > 1000 mm/sec
Direcção de transmissão Single ((esquerda→ direita ou direita→ esquerda)
Modo de transmissão Dispositivo online
Modo de posição Óptica
Consumo de gás 0.4-0.6mpa (4-6kgf/cm2) 600N/min
Controle elétrico Investigação e desenvolvimento independentes da ETON
Modulo de cartão de controlo de movimento 1 conjunto Investigação e desenvolvimento independentes da ETON
Eixo X, Y, Z Direção de condução Motor magnético linear de ponta
Forma de alimentação Alimentação inteligente com motor duplo
Interface do sistema MES de gestão da produção Personalizado





8 Zonas Forno de refluxo



Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT 6



Ponto Máquina de carregamento ET-UL390
Dimensão L2200*W920*H1200mm
Quadro Especiais de alumínio perfil trilho de guia e especial mil pássaros tipo cadeia de plástico
Elevação 120W Taiwan travão motor de acionamento usa parafuso de bola para fazer revista de subir e descer
Estrutura Estrutura da pinça pneumática
0.9M de comprimento de placa transportadora de empurrão 1 conjunto
Tamanho máximo do PCB L530*W390
Especificações da caixa do volume de negócios (L) 535*(W) 460*(H) 565mm
Direção Esquerda para direita / direita para esquerda
Seleção do passo da plataforma de elevação 10,20,30,40
Controlador Controlador programável Mitsubishi PLC
Função de fechamento Automático
Painel de controlo de operação Controle de tela sensível ao toque de cor verdadeira
fonte de alimentação 220V 50HZ
Fonte de gás 0.4-0.6MPa
Número da placa de armazenamento de carga total 50 pcs
Caixa de comando elétrica 1 conjunto




Descarregador automático



Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT 7



Ponto Máquina de carregamento ET-UL390
Dimensão L2200*W920*H1200mm
Quadro Especiais de alumínio perfil trilho de guia e especial mil pássaros tipo cadeia de plástico
Elevação 120W Taiwan travão motor de acionamento usa parafuso de bola para fazer revista de subir e descer
Estrutura Estrutura da pinça pneumática
0.9M de comprimento de placa transportadora de empurrão 1 conjunto
Tamanho máximo do PCB L530*W390
Especificações da caixa do volume de negócios (L) 535*(W) 460*(H) 565mm
Direção Esquerda para direita / direita para esquerda
Seleção do passo da plataforma de elevação 10,20,30,40
Controlador Controlador programável Mitsubishi PLC
Função de fechamento Automático
Painel de controlo de operação Controle de tela sensível ao toque de cor verdadeira
fonte de alimentação 220V 50HZ
Fonte de gás 0.4-0.6MPa
Número da placa de armazenamento de carga total 50 pcs
Caixa de comando elétrica 1 conjunto










Máquina automática SMT de alta velocidade para montagem de chips ETON YT10S SMT Pick And Place Machine para linha SMT 8
