Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome: | Máquina da picareta e do lugar | Velocidade máxima: | 98000CPH |
---|---|---|---|
Peso total: | 2200Kg | No. da câmera: | 2 PCS (câmara de visão de voo da cabeça),4 PCS (câmara de visão de voo da cabeça) |
Componentes: | 0201~15*15MM Material de embalagem | N.o de estações de alimentação: | Dois lados: 104 PCS (lado único: 52 PCS) |
Número de fuso: | Dois lados: 20 PCS (lado único: 10 PCS) | Potência: | 220AC 50HZ |
Consumo de energia: | 1.5kw | Consumo de ar: | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
Destacar: | 1612 Equipamento de fabrico de tiras de LED,0201 Equipamento de fabrico de tiras de LED,Máquina de fabricação de lâmpadas a LED de rolamento a rolamento |

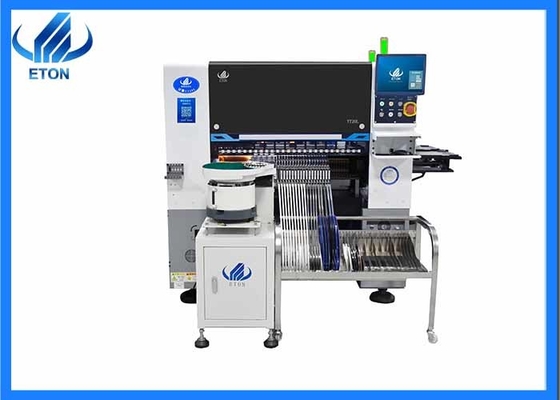

Máquina automática de recolha e colocação
Máquina de arranque e colocação de alta velocidade, quebrando as convenções da indústria, melhorando muito a velocidade de montagem, precisão e estabilidade.
Velocidade máxima:
98000CPH
Dimensão de contorno
Duração | 2240 mm |
Largura | 2070 mm |
Altura | 1650 mm |
Peso total | 2200 kg |
Aplicação
Solução de linha SMT totalmente automática
Características① Patente internacional: cabeça de colocação
¢ Diretor de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados de forma independente por um linear magnético modular
motor, que melhora consideravelmente a velocidade, precisão e estabilidade
Sistema de esquinas de precisão
O sistema de canto modular controla de forma independente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância central de 16 mm.
Características② PRODUÇÃO flexívelN
Sistema de visão
A câmara integrada de reconhecimento de voo de alta velocidade e precisão melhora a precisão do reconhecimento, reconhecendo durante o movimento dos eixos X e Y para melhorar novamente a eficiência do posicionamento
Dispositivo de detecção de vácuo
Cada módulo de colocação com função de detecção independente, que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH
2.Parâmetro técnico
Modelo | YT20L |
Dimensão | 2240 mm*2070 mm*1650 mm |
Peso total | 2200 kg |
Comprimento do PCB Largura | 250 ± 10 mm*qualquer comprimento (opcional) |
Espessura do PCB | 00,1-0,5 mm |
Aplicação de pinças de PCB | Prensagem do cilindro, adsorção a vácuo |
Ferrovias fixas | 2 trilhos, 2 pórticos |
Sistema | Windows10 |
Software | Investigação e desenvolvimento independentemente |
Programação off-line | Disponível |
Dispositivo de entrada | teclado, mouse |
Número da câmara | 2 PCS (câmara de visão de voo da cabeça) |
Câmera de 4 PCS Mark | |
Repetir precisão. | CHIP ± 0,03 mm IC ± 0,025 mm Cpk |
Altura de montagem | Padrão: 16 mm Ajuste especial: 10 mm |
Velocidade de montagem | 98000 CPH ((Em melhor estado) |
Componentes | 0201~15*15MM Material de embalagem |
Espaço de componentes | 0.2 mm |
Número da estação de alimentação | Dois lados: 104 PCS (lado único: 52 PCS) |
Não, de fuso | Dois lados: 20 PCS (lado único: 10 PCS) |
Potência | 220AC 50HZ |
Consumo de energia | 1.5kw |
Ambiente de funcionamento | 23°C±3°C 45%~70%RH |
Direcção de transmissão | Single ((esquerda→ direita ou direita→ esquerda) |
Modo de transmissão | Dispositivo online |
Modo de posição | Óptica |
Consumo de ar | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
Controle elétrico | Investigação e desenvolvimento independentes da ETON |
Modulo de cartão de controlo de movimento 1 conjunto | Investigação e desenvolvimento independentes da ETON |
Eixo X, Y, Z Direção de condução | Motor magnético linear de ponta |
Forma de alimentação | Alimentação elétrica |
Interface do sistema MES de gestão da produção | Personalizado |
