Detalhes do produto:
Condições de Pagamento e Envio:
|
Garantia: | 1 ano | Componentes aplicáveis: | 0805,0603,1206 |
---|---|---|---|
Nome: | Máquina de seleção e colocação SMT, montadora de chips SMT | Aplicação: | Linha de produção SMT |
Condição: | Novo, 100% original, novo. | Velocidade de montagem: | 500000 CPH |
Tipo: | Automático | Utilização: | Máquina da montagem de SMT, diodo emissor de luz |
Destacar: | Grande montador SMT,Máquina de montagem de chips,136 alimentadores Máquina de recolha e colocação |

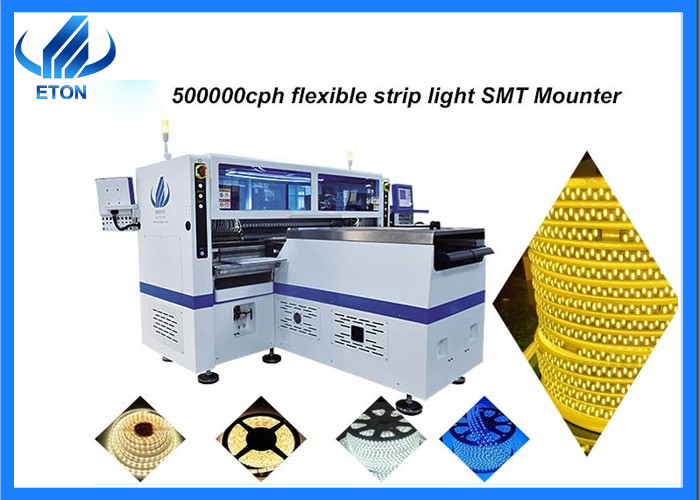

Montador de tira de 100m com 136 bocas com 500K
Características
Motor magnético linear de alta precisão + servomotor Panasonic
136 cabeças 136 estações de alimentação Quatro braços quatro módulo,A parte A ou a parte B podem ser montadas separadamente ou sincronicamente.
Alinhamento da visão, correção da marca
Calibração automática, alta precisão, disponível para RGB
Capacidade pode atingir 500 000 CPH
Parâmetro
Dimensão (L*W*H) | 3454*3035*1777 mm |
Peso total | 3100 kg |
Comprimento do PCB Largura | 250 mm*qualquer comprimento |
Espessura do PCB | 00,1-0,5 mm |
Aplicação de pinças de PCB | Adsorção a vácuo, talha do cilindro, largura de trilho ajustável |
Número de estações de alimentação | 136 PCS |
Número da cabeça | 136 PCS |
Velocidade de montagem | 500000 CPH |
Componentes | LED3014/3020/3528/5050,Capacidade, resistência, ponte, etc. |
Ambiente de funcionamento | 9.6 KW |
Processo de produção de tiras flexíveis de LED
Passo 1 | Máquina de carregamento | Envio do rolo FPCB para a impressora |
Passo 2 | Impressora de estêncil semiautomática | Impressão da pasta de solda no PCB flexível |
Passo 3 | Fase de amortecimento | tampão e transporte do PCB flexível para a máquina pick and place |
Passo 4 | Máquina de recolha e colocação | Instalação de chips e componentes LED em PCB flexíveis |
Passo 5 | Linha do Cinturão de Transportes | Transportar o PCB flexível para o forno de refluxo |
Passo 6 | Forno de refluxo | Aquecer a pasta de solda com FPCB para soldar os componentes em FPCB |
Passo 7 | Máquina de descarregamento | Reenrolar a fita finalizada |
As nossas vantagens

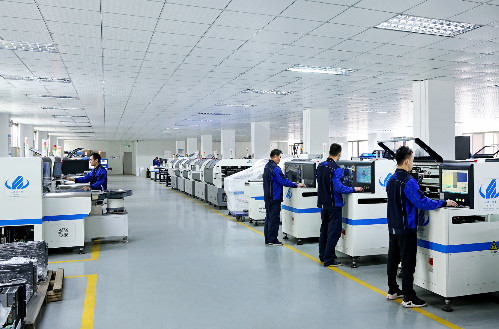

Eton estabeleceu mais de 10 anos, somos o principal fabricante de máquina SMT na China.
As nossas máquinas são de melhor qualidade, mais precisas e mais rápidas de montar.Identificação de voo alinhamento visual, escolha de grupos e colocação de grupos e assim por diante.
Embalagem e transporte
Usamos embalagens de vácuo e embalagens de caixas de madeira.
Primeiro, embrulhar a máquina em algodão espuma e filme de alongamento para proteger o exterior da máquina
Em segundo lugar, embalagem a vácuo, colocar o dessecante num saco de vácuo para evitar a umidade e usar alças para fixar a máquina;
Terceiro, embalagem profissional de caixas de madeira.
1Fábrica de lâmpadas LED
2Fábrica de exibição de LED
3Fábrica de tubos LED
4Fábrica de luzes LED
etc...
Perguntas frequentes
P: Por que escolhemos a sua empresa?
R: A ETON é a marca número 1 de máquinas de colocação na China, goza de uma alta reputação no país e no estrangeiro, tem uma ampla influência e é líder na indústria de máquinas de colocação da China.
P: É a primeira vez que uso este tipo de máquina, é fácil de operar?
R: É fácil de operar, a linguagem da máquina é inglês, e nós vamos ensiná-lo a operação básica.Whatsapp ou outras informações de contacto.
P: Como pode garantir que os produtos não estejam danificados ou molhados?
R: Tomamos várias medidas para proteger os produtos.Colocamo-los em uma caixa de papelão e embrulhados com película de plástico e selado com fita para manter as caixas em posição e protegê-los da água.
