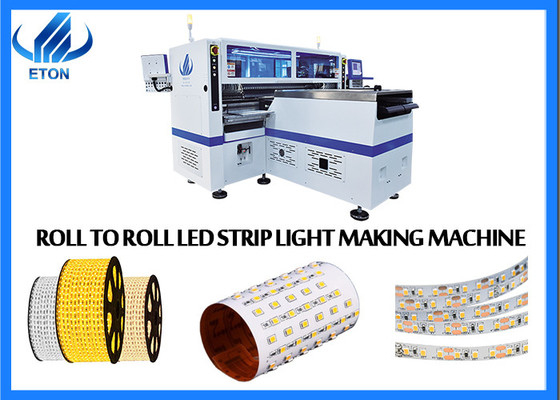

Montador de tira de 100m com 136 bocas com 500K
Características
Motor magnético linear de alta precisão + servomotor Panasonic
136 cabeças 136 estações de alimentação Quatro braços quatro módulo,A parte A ou a parte B podem ser montadas separadamente ou sincronicamente.
Alinhamento da visão, correção da marca
Calibração automática, alta precisão, disponível para RGB
Capacidade pode atingir 500 000 CPH
Parâmetro
| Dimensão (L*W*H) |
3454*3035*1777 mm |
| Peso total |
3100 kg |
| Comprimento do PCB Largura |
250 mm*qualquer comprimento |
| Espessura do PCB |
00,1-0,5 mm |
| Aplicação de pinças de PCB |
Adsorção a vácuo, talha do cilindro, largura de trilho ajustável |
| Número de estações de alimentação |
136 PCS |
| Número da cabeça |
136 PCS |
| Velocidade de montagem |
500000 CPH |
| Componentes |
LED3014/3020/3528/5050,Capacidade, resistência, ponte, etc. |
| Ambiente de funcionamento |
9.6 KW |
Processo de produção de tiras flexíveis de LED
| Passo 1 |
Máquina de carregamento |
Envio do rolo FPCB para a impressora |
| Passo 2 |
Impressora de estêncil semiautomática |
Impressão da pasta de solda no PCB flexível |
| Passo 3 |
Fase de amortecimento |
tampão e transporte do PCB flexível para a máquina pick and place |
| Passo 4 |
Máquina de recolha e colocação |
Instalação de chips e componentes LED em PCB flexíveis |
| Passo 5 |
Linha do Cinturão de Transportes |
Transportar o PCB flexível para o forno de refluxo |
| Passo 6 |
Forno de refluxo |
Aquecer a pasta de solda com FPCB para soldar os componentes em FPCB |
| Passo 7 |
Máquina de descarregamento |
Reenrolar a fita finalizada |
SMT Indústria de aplicações
Indústria de eletrodomésticos, Indústria de automóveis, Indústria eléctrica, Indústria LED, Segurança, Indústria de instrumentos e contadores, Indústria das comunicações, Indústria de controlo inteligente,Indústria da Internet das Coisas (IoT) e indústria militar, etc.
Mercado
Os nossos produtos foram exportados para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil etc. E aqui estão alguns dos nossos grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e assim por diante.
Exposição
A nossa empresa participa de exposições todos os anos, incluindo a Exposição Guangya, a Exposição Chongqing, a Exposição de Munique de Xangai, etc.Claro que sim., não só temos exposições domésticas, mas também temos muitas exposições no exterior, como Índia, Egito, Turquia, Paquistão, etc.
Fábrica do cliente
1Fábrica de lâmpadas LED
2Fábrica de exibição de LED
3Fábrica de tubos LED
4Fábrica de luzes LED
etc...
Perguntas frequentes
P: Pode fornecer uma solução de linha completa?
R: Sim, podemos. Podemos fornecer linha SMT e algumas linhas de produção de LED.
P: O que a sua empresa pode oferecer-nos?
R: Garantia gratuita no prazo de um ano.
P: Por que escolhemos a sua empresa?
A:ETON desenvolveu de forma independente as primeiras patentes de invenções tecnológicas e tecnologias proprietárias do mundo, incluindo 9 patentes de invenção, 12 direitos de autor de software e 112 patentes práticas.
