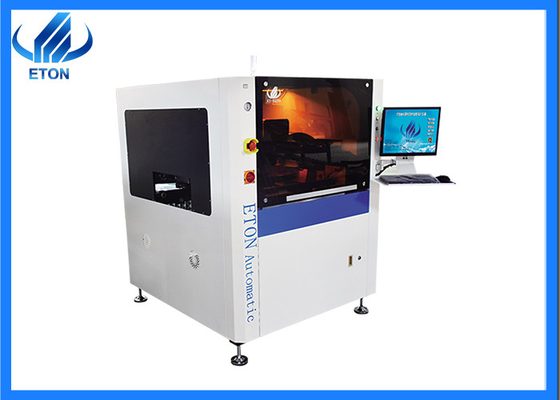

Máquina de impressão automática de estêncil de PCB linha SMT em linha de produção de luz LED
FEquipamento de impressora de estêncil SMT
1.Sistema de transporte e fixação de PCB
1 A direcção de carga do PCB pode ser escolhida e combinada livremente.
2 Cintura transportadora de engrenagem interna de fabricação exclusiva para evitar bloqueios.
3 O controlo da velocidade de transporte programável torna a parada do PCB mais precisa.
4 Adotar grampos laterais flexíveis e suportes segmentados para agarrar efetivamente o PCB para garantir um contacto totalmente equilibrado entre o PCB e a malha de aço.
5 A estrutura de acionamento do módulo concebida de forma ideal melhora eficazmente a estabilidade da calibração da plataforma e realiza transmissão ultra-pequena sob ajuste fino,para que a máquina possa satisfazer o requisito de impressão de maior precisãoA estrutura é simples e confiável, o ajustável é conveniente e o ajuste de altura do PIN de suporte da placa de PCB com diferentes espessuras pode ser rapidamente realizado.
- Sistema de posicionamento de estêncil
1 raspador de ligação direta suspensão em forma de ponte de arco.
2 O tamanho da malha de aço é universal, com boa e ampla aplicabilidade.
3 Estrutura de malha de aço fixa segmentada.
1 Feito de alumínio fundido para garantir um funcionamento mais suave do raspador.
2 Cabeça de impressão de motor passo-a-passo com suspensão programável autoajustável.
3 A estrutura de trilho de deslizamento de tipo de posicionamento de duplo deslizador bilateral garante a precisão e a suavidade de execução antes e depois da impressão.
4 De acordo com as diferentes exigências de pressão dos compressores dianteiros e traseiros e a estabilidade da elevação e da descida, para evitar a fuga de pasta de solda,A lâmina tem um certo design de fixação elástica, a pressão do esguichador, a velocidade de elevação, a velocidade de impressão e o intervalo de impressão são todos ajustáveis por software.fornecer aos clientes uma boa plataforma de controlo de impressão.
5 Sistema de raspador do tipo trilho deslizante, melhorar a estabilidade de funcionamento e prolongar a vida útil.
6 O dispositivo de retroalimentação de pressão do raspador de circuito totalmente fechado monitora a pressão do raspador em todos os momentos, tornando a impressão mais completa.
7 Escala incorporada, nunca cai.
1 Interface de operação fácil de aprender e fácil de usar
2 Com boa função de diálogo homem-máquina
3 Criar ficheiros de programa com funções de ensino e navegação, com indicações para cada passo.
4 Interruptor de uma tecla entre o chinês e o inglês, com registo de operações, análise e diagnóstico de falhas e outras funções.
O eixo X,Y adota parafusos de esferas de moagem de alta precisão, accionados por servomotores em ambos os lados.
2 O polarizador é adicionado no interior, e a marca de diferentes formas é automaticamente e com precisão agarrado, e as fontes de luz superior, inferior e coaxial trilateral uniforme.
Parâmetro da impressora de estêncil
| Modelo |
ET5235 |
| Quadros de tela |
Tamanho máximo |
737 mm |
| Tamanho mínimo |
470 mm |
| Espessura |
25-40 mm |
| Tamanho do PCB |
Max: 520*350 mm MIN: 50*50 mm |
| Espessura do PCB |
0.6-6mm |
| Pintura de PCB |
< 1% ((Max diagonal do PCB) |
| Altura de transporte |
900 ± 20 mm |
| Direcção do transporte |
Esquerda-direita; direita-direita; esquerda-esquerda; direita-direita |
| Velocidade de transporte |
MAX 1200 mm/s Programável |
| Localização da placa de PCB |
Sistema de apoio |
Ajuste manual do pin magnético/tabela para cima-abaixo |
| Sistema de fixação |
Câmbio de parte superior e lateral |
| Cabeça de impressão |
Duas cabeças de impressão motor-condutor independentes de ligação directa |
| Velocidade do espremedor |
6-300 mm/s |
| Pressão do esguichador |
0-10 kg/cm2 |
| Ângulo de esguichagem |
55° (norma) |
| Tipo de espremedor |
Raspador de aço ((padrão), raspador fotovoltaico ((opcional) |
| Velocidade de separação do estêncil |
0.1-20 mm/s Programável |
| Sistema de limpeza |
Seco, húmido, vácuo (programável) |
| Intervalos de ajuste da tabela |
X:±5 mm;Y:±5 mm;Θ:±2° |
| Precisão de impressão |
± 0,025 mm |
| Tempo do ciclo |
≤ 9 s (excluindo impressão e limpeza) |
| Mudança de produto |
< 5 min |
| Necessário ar |
4.5-6 kg/cm2 |
| Potência de entrada |
AC:220±10%, 50/60HZ 1Φ 3KW |
| Método de controlo |
Controle de PC |
| Dimensão |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Peso |
Aproximadamente: 700 kg |
| Altura superior de transferência de PCB |
10 mm |
Solução da linha de produção SMT:DOB lâmpadas/luz de painel/luz de fundo/luz de inundação/luz de faixa/luz de tubo,etc.
RFQ
P: Existe alguma garantia de qualidade?
Nós nos apegamos à qualidade em primeiro lugar, orientados para o cliente, melhoria contínua!
P: O que é a máquina SMT?
Esta é uma máquina de remendos de lâmpadas LED usando a tecnologia de montagem de superfície.
Q: O serviço pós-venda da máquina é garantido?
Cada uma das nossas máquinas tem uma garantia de um ano e irá regularmente visitar os clientes para uso.
P: O que podemos fazer por si?
A: Nós fornecemos máquina SMT, podemos também fornecer esquema de linha de produção e assim por diante. Apoio técnico profissional e serviço.
P: Qual é a sua data de entrega?
A: A data de entrega é de cerca de 25-30 dias após o recebimento do depósito.
Q: Quais são os seus termos de pagamento?
R: 30% de depósito e 70% de saldo antes do envio.
P: Esta máquina é fácil de usar? se eu não tenho experiência, também posso operá-la bem?
R: Sim, a nossa máquina é projetada para ser fácil de usar, normalmente levará 1 dia para aprender a operar, se você é um técnico, será muito mais rápido para aprender.
