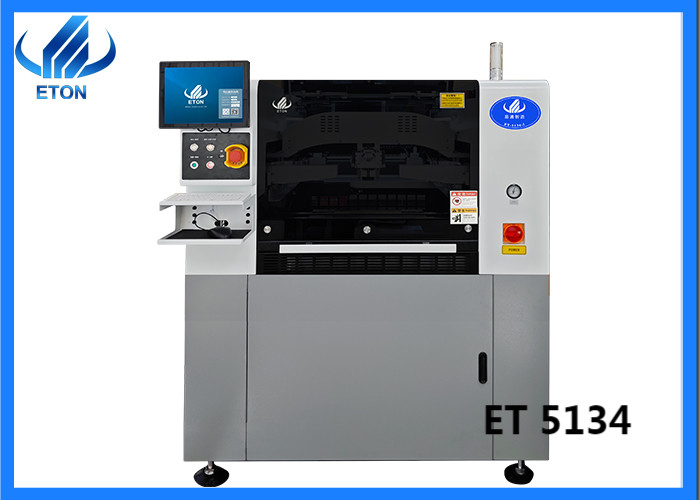

Impressora automática de estêncil ET5134
Impressora automática de estêncil SMT:
- 1 Interface de operação fácil de aprender e fácil de usar
- 2 Com boa função de diálogo homem-máquina
- 3 Criar ficheiros de programa com funções de ensino e navegação, com indicações para cada passo.
- 4 Interruptor de uma tecla entre o chinês e o inglês, com registo de operações, análise e diagnóstico de falhas e outras funções.
- 5 O eixo X,Y adota um parafuso de esferas de moagem de alta precisão, accionado por servomotores em ambos os lados.
- 6 O polarizador é adicionado no interior, e a Marca de diferentes formas é automaticamente e com precisão agarrada, e as fontes de luz uniformes tri-direcionais superior, inferior e coaxial.
Parâmetro técnico
|
Modelo
|
ET5134
|
|
Ecrã Quadros
|
Max. Ecrã Quadros tamanho: 737 mm*737 mm
Min. Ecrã Quadros tamanho: 370 mm*370 mm
Espessura: 20- 40mm
|
|
HCP-CT(Incluindo limpeza e impressão)
|
14S
|
|
NPC-CT(N(incluindo limpeza e impressão)
|
< 7S
|
|
Produto Mudança
|
< 5 minutos
|
|
Repito. Posição Precisão
|
± 0,01 mm CPK20
|
|
Impressão Precisão
|
± 0,025 mm CPK20
|
|
PCB Min. Tamanho
|
50*50 mm
|
|
PCB Max. Tamanho
|
510*340 mm
|
|
PCB Espessura
|
0.4 ~ 6 mm
|
|
Altura de tabuleiro
|
25 mm (Excedendo as rubricas especiais)pin
|
|
Espaço livre das bordas das placas de PCB
|
2.5 mm
|
|
PCB Página de guerra
|
< 1%
|
|
Max. PCB peso
|
4 kg
|
|
Transportes Altura
|
900 ± 40 mm
|
|
Transmissão Método
|
- Um estágio. transporte Ferrovia
|
|
Transportes Direção
|
Esquerda-direita/direita-esquerda/dentro e fora. O O mesmo.
|
|
Transportes Velocidade
|
Controle de segmentos,1500 mm/s (máximo)
|
|
Apoio Sistema
|
 Magnético Pin/Up-down Tabela ajustado/suporte bloco por mão
|
|
Impressão Modo
|
Solteiro ou duplo Squeegee Impressão
|
|
Squeegee Velocidade
|
10~200 mm/sec
|
|
Squeegee Pressão
|
0.5-25 kg
|
|
Squeegee Ângulo
|
60°/55°/45°
|
|
Squeegee Tipo
|
Fabricação de borracha Squeegee/Aço Squeegee ((Ângulo 45°/55°/60°) opção
|
|
Transportes Altura
|
900 ± 40 mm
|
|
Limpeza Sistema
|
Seco,Molhado,Vazio (programável)
|
|
Automático Imagem sistema
|
Geometria correspondência,de cima para baixo Imagem visão
|
|
Câmara Tipo
|
130 Megapixels Digital câmara
|
|
Marca tamanho
|
0.1-6 mm
|
|
CAmera Tempo do ciclo
|
150 ms
|
|
CCD F.O.V
|
10*8 mm
|
|
Marca Número
|
Max: 4pcs
|
|
Fica. Para fora. Número
|
Max: 1pcs
|
|
2D Detecçãotião
|
Detecção baixa estanho/mIssing Impressão/contínua lata
|
|
Ar Consumo
|
Aproximadamente: 5 L/min
|
|
Trabalho Temperatura
|
-20°C~45°C
|
|
Ar Requerido
|
4-6 kgf/cm
|
|
Potência
|
220V,50/60 Hz 3KW
|
|
Trabalho Meio Ambiente Humidade
|
30-60%
|
|
Máquina Dimensões
|
1650(L) x1270(W) x1660(H)
|
|
Máquina Peso
|
Aproximadamente:930Quilos
|
Solução de linha SMT
1. Nós fornecemos solução SML completa para você;
2Fornecemos tecnologia básica com os nossos equipamentos;
3Nós fornecemos o serviço técnico mais profissional;
4Temos uma rica experiência na instalação de fábricas SMT;
5Podemos resolver qualquer questão sobre SMT.
Serviço
1Temos um engenheiro local da Índia, desde que você compre a máquina, nós vamos arranjar engenheiro para instalar, depurar e treiná-lo gratuitamente, até que você aprenda a operar a máquina,O serviço é muito conveniente.Temos escritórios em Mumbai e Nova Deli, muito rápidos para apoiar.
2Os engenheiros chineses fornecem serviços online.
3Se necessário, engenheiros chineses virão à sua fábrica para instalação e treinamento gratuitos.
4Além da Índia, também temos engenheiros locais no Egito, Turquia.
Embalagem e transporte
Pacote: Pacote de exportação padrão ((Caixa de madeira com embalagem de vácuo)
Envio: Porto de Shenzhen dentro de 15 dias após o pagamento
O nosso cliente.
Concentrar-se em SMT alta velocidade pick and place machine mais de 20 anos
Os produtos exportados para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil, etc.
A ETON obteve 9 patentes de invenção, 112 patentes práticas, 12 direitos de autor de software de tecnologias de propriedade intelectual, para ser um dos principais fabricantes de comércio SMT.
Perguntas frequentes
1Que tal a instalação e formação da máquina?
Após a compra da nossa máquina, antes da máquina chegar à fábrica, vamos verificar com antecedência se os preparativos pré-instalação estão no lugar.Vamos arranjar um engenheiro para vir a sua casa para instalação e treinamento gratuitos.
2É difícil usar as suas máquinas porque parecem grandes?
Não, é fácil de operar, tal como um telemóvel.
As pessoas com experiência em operações SMT podem geralmente operar de forma independente no prazo de 3 a 5 dias úteis;
As pessoas que operam máquinas SMT pela primeira vez podem geralmente operar de forma independente dentro de 8-10 dias úteis
3Tem certificação de qualidade para as suas máquinas?
As nossas máquinas são certificadas CE, CCC, SIRA, ISO e têm as suas próprias patentes.
4Quanto tempo é a garantia da sua máquina?
Normalmente, durante um ano, durante o período de garantia, todas as peças precisam ser reparadas ou substituídas gratuitamente.
Também temos um grupo técnico para você, se você tiver alguma pergunta neste grupo, você pode compartilhar conosco diretamente
Operação da máquina, vamos ajudá-lo a tempo, este grupo viverá para sempre.
5Em quantos idiomas está disponível a sua máquina?
O chinês e o inglês são atualmente usados.
Também estamos a desenhar mais idiomas para ajudar os clientes a usarem as nossas máquinas mais facilmente.
