Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome: | Impressora automática do estêncil | Tamanho do PCB: | MAX: 520*350mm MIN: 50*50mm |
---|---|---|---|
Precisão de impressão: | ±0,025mm | Espessura do PCB: | 0.6-6mm |
Dimensão: | 1100 ((L) X800 ((W) X1400 ((H) mm | Software: | P&D Independentemente |
Garantia: | 1 ano | Peso: | 700Kg |
Condição: | Novos | Fornecimento de energia: | AC220V 50Hz |
Destacar: | China impressora de estêncil de tela de seda,Linha de produção de impressora de estêncil SMT,Linha de montagem de impressora de estêncil PCBA |

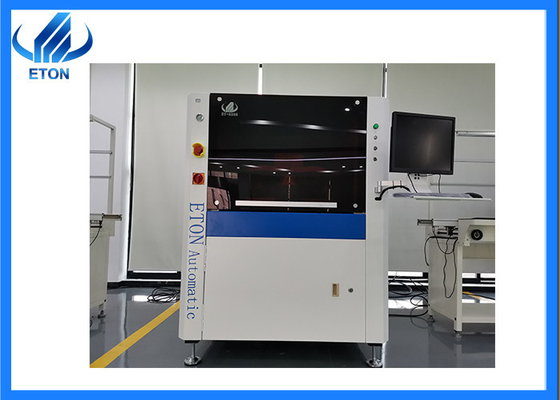

Máquina de impressão automática de estêncil de PCB linha SMT em linha de produção de luz LED
FEquipamento de impressora de estêncil SMT
Impressora automática de estêncil SMT:
1 Interface de operação fácil de aprender e fácil de usar
2 Com boa função de diálogo homem-máquina
3 Criar ficheiros de programa com funções de ensino e navegação, com indicações para cada passo.
4 Interruptor de uma tecla entre o chinês e o inglês, com registo de operações, análise e diagnóstico de falhas e outras funções.
O eixo X,Y adota parafusos de esferas de moagem de alta precisão, accionados por servomotores em ambos os lados.
2 O polarizador é adicionado no interior, e a marca de diferentes formas é automaticamente e com precisão agarrado, e as fontes de luz superior, inferior e coaxial trilateral uniforme.
1.Sistema de transporte e fixação de PCB
1 A direcção de carga do PCB pode ser escolhida e combinada livremente.
2 Cintura transportadora de engrenagem interna de fabricação exclusiva para evitar bloqueios.
3 O controlo da velocidade de transporte programável torna a parada do PCB mais precisa.
4 Adotar grampos laterais flexíveis e suportes segmentados para agarrar efetivamente o PCB para garantir um contacto totalmente equilibrado entre o PCB e a malha de aço.
5 A estrutura de acionamento do módulo concebida de forma ideal melhora eficazmente a estabilidade da calibração da plataforma e realiza transmissão ultra-pequena sob ajuste fino,para que a máquina possa satisfazer o requisito de impressão de maior precisãoA estrutura é simples e confiável, o ajustável é conveniente e o ajuste de altura do PIN de suporte da placa de PCB com diferentes espessuras pode ser rapidamente realizado.
Parâmetro da impressora de estêncil
Tamanho do PCB | Max: 520*350 mm MIN: 50*50 mm |
Espessura do PCB | 0.6-6mm |
Pintura de PCB | < 1% ((Max diagonal do PCB) |
Altura de transporte | 900 ± 20 mm |
Direcção do transporte | Esquerda-direita; direita-direita; esquerda-esquerda; direita-direita |
Velocidade de transporte | MAX 1200 mm/s Programável |
Cabeça de impressão | Duas cabeças de impressão motor-condutor independentes de ligação directa |
Velocidade do espremedor | 6-300 mm/s |
Pressão do esguichador | 0-10 kg/cm2 |
Ângulo de esguichagem | 55° (norma) |
Tipo de espremedor | Raspador de aço ((padrão), raspador fotovoltaico ((opcional) |
Velocidade de separação do estêncil | 0.1-20 mm/s Programável |
Sistema de limpeza | Seco, húmido, vácuo (programável) |
Intervalos de ajuste da tabela | X:±5 mm;Y:±5 mm;Θ:±2° |
Precisão de impressão | ± 0,025 mm |
Tempo do ciclo | ≤ 9 s (excluindo impressão e limpeza) |
Mudança de produto | < 5 min |
Necessário ar | 4.5-6 kg/cm2 |
Potência de entrada | AC:220±10%, 50/60HZ 1Φ 3KW |
Método de controlo | Controle de PC |
Dimensão | 1240 ((L) * 1450 ((W) * 1650 ((H) |
Peso | Aproximadamente: 700 kg |

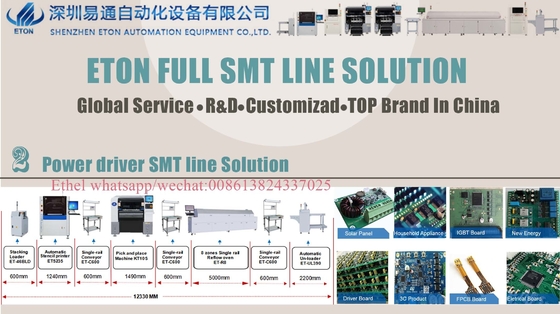

Solução de linha de produção SMT
Clientes da ETON
Os nossos produtos são exportados para mais30Países e regiões
Como a Coreia do Sul, Turquia, Egito, Índia, Rússia, América, Brasil, Tunísia, Polónia, Lituânia, África do Sul, Irão,Vietnã, Paquistão, Arábia Saudita, Uzbequistão, Nigéria, Alemanha, etc.
Serviços da ETON Glober
Free Software Upgrade: Ofereça atualizações gratuitas de software durante toda a vida
