Detalhes do produto:
Condições de Pagamento e Envio:
|
nome: | ET-AL1025L | Fonte de alimentação: | C.A.: 220±10%, 50/60HZ 1Φ 1.5KW |
---|---|---|---|
Garantia: | 1 ano | Circunstância: | Novo |
Peso: | Aproximadamente: 600Kg | Dimensão: | 1754 (L) X1249 (W) X1600 (H) milímetro |
Imprimindo a precisão: | ±0,025mm | Sistema de limpeza: | Limpeza manual |
Realçar: | impressora do estêncil de SMT da tira de 100m,impressora do estêncil de SMT da tira de 25m,Impressora automática do estêncil da cabeça programável |

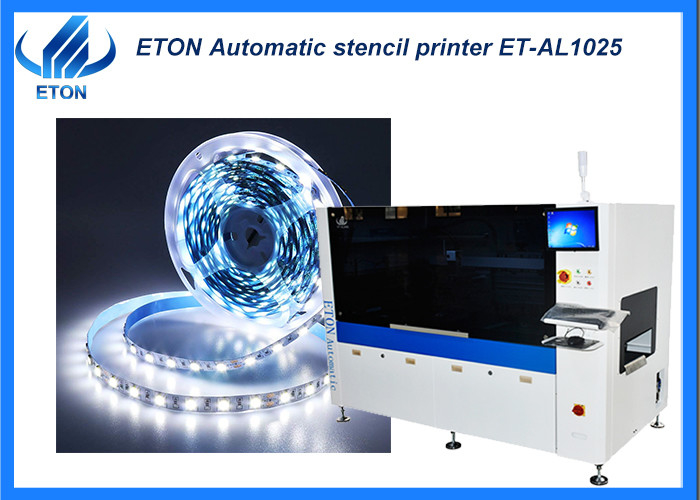

25m, 50m, impressora de sistema descendente do alinhamento da visão de 100m SMT auto
Configuração de máquina
●Cabeça de impressão programável da suspensão;
os grupos do *Two de movimentação de motor de piso, a pressão dianteiro e traseiro do raspador podem ser ajustados separadamente para assegurar dianteiro e traseiro a inconsistência de imprimir causado pela deformação da fadiga do material do raspador;
*Effectively controle o curso, melhore a eficiência imprimindo, e impeça o escapamento da pasta da solda;
●O raspador de aço inoxidável padrão, projeto original, melhora a vida útil da lâmina;
●Sistema descendente do alinhamento da visão;
●Ajuste do trilho de guia do CNC;
●Computador controlado industrial, sistema operacional da relação de Windows XP;
●Sistema diagnóstico do software incorporado;
●Relação de SMEMA.
Parâmetro técnico
Quadros de tela | Min Size | 850mm |
Max Size | 550mm | |
Espessura | 25~45mm | |
FPCB Min Size | 50mm | |
FPCB Max Size | 260mm | |
Espessura de FPCB | 0.5~5mm | |
Warpage de FPCB | Diagonal máxima 1% de FPCB | |
Altura do transporte | 900±40mm | |
Sentido do transporte | De direitas | |
Velocidade de transporte | 1000mm/S máximos programáveis (ajustável) | |
Lugar da placa | Sistema de apoio | Plataforma que levanta a tensão |
Apertando o sistema | Braçadeira da borda fixa | |
Cabeça de cópia | Duas cabeças de cópia motorizadas independentes | |
Velocidade do rodo de borracha | 6~300mm/sec | |
Pressão do rodo de borracha | 0~10Kg/cm2 | |
Ângulo do rodo de borracha | 55° (padrão) | |
Tipo do rodo de borracha | De aço inoxidável (padrão), plástico | |
Velocidade da separação do estêncil | 0.1~20mm/sec programável | |
Sistema de limpeza | Limpeza manual | |
Escalas de ajuste da tabela | X: ±5mm; Y: ±5mm; θ: ±2° | |
Máquina | ||
Repita a precisão da posição | ±0.01mm | |
Imprimindo a precisão | ±0.025mm | |
Tempo de ciclo | ≤9s (exclua a impressão & a limpeza) | |
Ar exigido | 4.5~6Kg/cm2 | |
Entrada de poder | C.A.: 220±10%, 50/60HZ 1Φ 1.5KW | |
Método de controle | Controle do PC | |
Dimensões da máquina | 1754 (L) X1249 (W) X1600 (H) milímetro | |
Peso da máquina | Aproximadamente: 600Kg | |
Transporte de FPCB sobre a altura de placa | 20mm |
Aplicação da máquina
Nossa vantagem
ETON é o pioneiro do campo da máquina de SMT em China que têm mais de 11 anos de experiências. E possuiu CCC, SIRA, certificados do CE com 9 patentes da invenção, 112 patentes práticas, 12 direitos reservados do software de tecnologias da propriedade intelectual.
Mercado ultramarino: Os produtos exportaram para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil etc.
Nossas exposições
Eton participou em muitas exposições dos países estrangeiros, tais como a exposição de Mumbai da Índia, a exposição de Deli da Índia, a exposição de Egito, a exposição de Turquia, a exposição de Paquistão, etc. e a troca com os mais de 30 países. Além disso, nós temos participamos em nossa grande exposição doméstica, como a exposição de Guangzhou Guangya, a exposição da luz do diodo emissor de luz da exposição de Shanghai Munich, do Chongqing, etc.
Transporte e entrega
A respeito da parte do transporte e da entrega, há três maneiras para sua referência, e a maneira diferente é para situações diferentes:
Transporte de terra: apropriado para países internos e ele é disponível;
Frete de ar: para bom urgente, e ela é a maneira a mais cara do transporte;
Transporte: É apropriado para bens pesados, e a conveniência e mais barato do transporte que é fácil para que os clientes aceitem a época de chegada dos bens.
