Detalhes do produto:
Condições de Pagamento e Envio:
|
Garantia: | 1 ano | Aplicação: | Linha de produção de SMD |
---|---|---|---|
condição: | Novos | Nome do produto: | Impressora automática |
Peso: | Aproximadamente: 600Kg | Dimensão: | 1754 (L) X1249 (W) X1600 (H) milímetro |
Altura do transporte: | 900±40mm | Velocidade de transporte: | 1000mm/S máximos programáveis (ajustável) |
Realçar: | Impressora FPCB totalmente automática,Impressora automática de estêncil para FPCB,Máquina SMT de 260 mm |

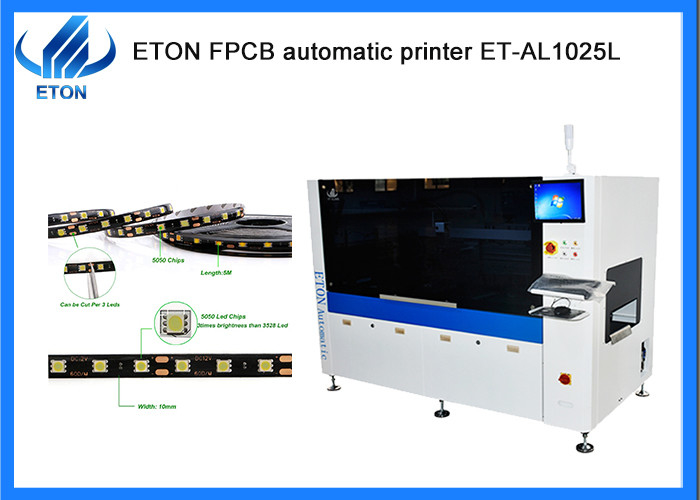

FPCB impressora totalmente automática Máquina SMT de tamanho máximo de PCB 260mm
Configuração da máquina
● Cabeça de impressão de suspensão programável;
●Dois conjuntos de motores a passo,A pressão do raspador dianteiro e traseiro pode ser ajustada separadamente para garantir a inconsistência da impressão dianteira e traseira causada pela deformação por fadiga do material do raspador;
●Controlar efetivamente o curso, melhorar a eficiência da impressão e evitar o vazamento da pasta de solda;
● raspador de aço inoxidável padrão, design exclusivo, melhorar a vida útil da lâmina;
● Sistema de alinhamento da visão para baixo;
● Ajuste de trilhos guiados por CNC;
● Computador controlado industrial,interface do sistema operacional Windows XP;
● Sistema de diagnóstico em software;
● Interface SMEMA.
Parâmetro técnico
Quadros de tela | Tamanho mínimo | 850 mm |
Tamanho máximo | 550 mm | |
Espessura | 25 a 45 mm | |
Tamanho mínimo do FPCB | 50 mm | |
Tamanho máximo do FPCB | 260 mm | |
Espessura do FPCB | 0.5~5 mm | |
FPCB Warpage | Max. diagonal do FPCB 1% | |
Altura de transporte | 900 ± 40 mm | |
Direcção do transporte | Esquerda-direita | |
Velocidade de transporte | Máximo 1000 mm/S Programável (ajustável) | |
Localização do Conselho | Sistema de apoio | Tensão de elevação da plataforma |
Sistema de fixação | Estabilização da pinça de bordo | |
Cabeça de impressão | Duas cabeças de impressão motorizadas independentes | |
Velocidade do espremedor | 6~300 mm/sec | |
Pressão do esguichador | 0~10 kg/cm2 | |
Ângulo de esguichagem | 55° (norma) | |
Tipo de espremedor | Aço inoxidável (Standard), plástico | |
Velocidade de separação do estêncil | 0.1~20 mm/sec Programável | |
Sistema de limpeza | Limpeza manual | |
Intervalos de ajustamento da tabela | X:±5 mm;Y:±5 mm;θ:±2° | |
Máquina | ||
Repetir a precisão da posição | ± 0,01 mm | |
Precisão de impressão | ± 0,025 mm | |
Tempo do ciclo | ≤ 9 s (excluindo impressão e limpeza) | |
Necessário ar | 4.5~6 kg/cm2 | |
Potência de entrada | AC:220±10%,50/60HZ 1Φ 1,5KW | |
Método de controlo | Controle de PC | |
Dimensões da máquina | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
Peso da máquina | Aproximadamente: 600 kg | |
Transporte de FPCB sobre a altura da chapa | 20 mm |
Pacotes
Passo 1: Embalagem em película para evitar a entrada de poeira e água na máquina
Passo 2: Embalagem em algodão espumado para proteger o exterior da máquina
Passo 3: Embalagem em embalagem a vácuo para manter a máquina seca durante o transporte
Etapa 4: Transporte por camião até ao porto especificado
A nossa vantagem.
Certificados
Como um fabricante experiente em máquina SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas, 12 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecçãoE também ganhou os certificados internacionais como CE, CCC, SIRA,
etc.
